Quarter of notched rectangle geometry
Contents
Illustrate properties of NotchedRQGeom geometric domain
clear variables;
Create Mesher object
When Mesher object is created it takes care of initializing interface to GMSH mesh generator
mesher = mp.Mesher();
Set meshing parameters
mesher.clean = true; mesher.quadsonly = false;
Create object describing geometric model
geom = mp.geoms.NotchedRQGeom('my_domain');
geom.params.dR=0.5;
geom.params.dH=1;
Generate mesh
mesh = mesher.generate(geom, struct('lc', 0.1));

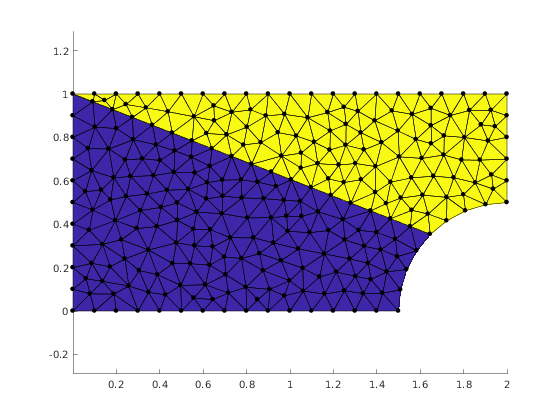

Visualize mesh
The simplest way to visualize mesh is to use Viewer class.
viewer = mp.Viewer(); viewer.show(mesh);
mp_manage_demos('report', 'NotchedRQGeom', true);
